為什麼要無鹵?
何謂無鹵素?
膨脹型阻燃機制
阻燃性能
國際準則
性能比較
有關詞彙
產品種類
性能比較
JLS® LSNH 低煙無鹵阻燃電線電纜料擁有比 PVC 更好的物理性能、機械性能及電性能
• 拉伸強度 ≥ 15MPa
• 斷裂伸長率 ≥ 500%
傳統無鹵素電纜料 *
JLS
®
LSNH低煙無鹵阻燃電線料 FR-90J
PVC Compound

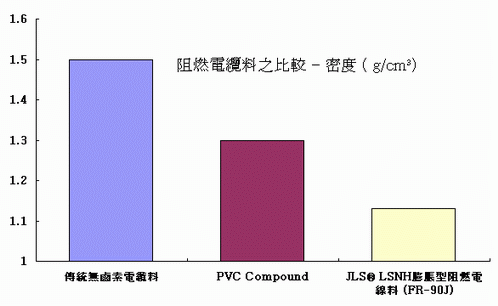

密度
g/cm
3
1.50
1.10
1.25-1.40

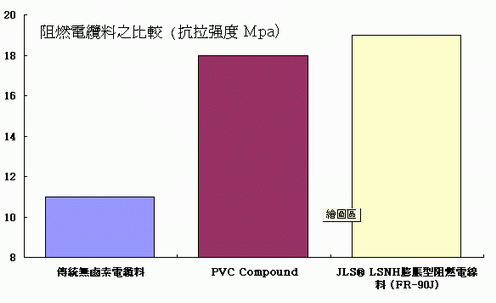

抗拉強度
Mpa
11
16
15-25

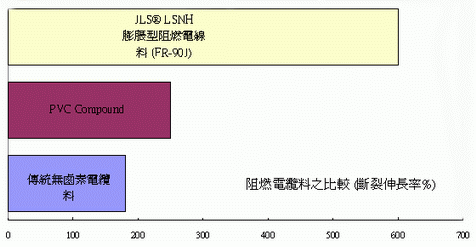

斷裂伸長率
%
180
570
100-400
熱老化
110 ℃ x 168 hr
125 ℃ x 168 hr
110 ℃ x 168 hr
20 ° C 體積電阻
Ω ·m
1*10
12
5*10
12
1*10
12
煙密度
有焰
96
88
> 600
無焰
140
59
> 600
氧指數
%
33
36
33
* 傳統無鹵素電纜料泛指添加氫氣化鋁 (ATH) 或氫氣化鎂 (MDH) 等無機填充物作阻燃劑之電線電纜塑料。
